TRIK TERBARU,,, Cara Melakukan Instalasi dan Konfigurasi Modem Router ADSL

             ADSL (Asymmetric Digital Subscriber Line) merupakan sebuah teknologi yang memungkinkan data kecepatan tinggi dapat dikirim melalui kabel telepon.

> Keuntungan dan Kerugian ADSL

·         Keuntungan

•       Dapat terhubung ke internet dan tetap bisa menggunakan telepon
•       Kecepatannya jauh lebih besar dari modem biasa
•       Biasanya ISP ADSL akan memberikan modem ADSL sebagai bagian dari instalasi

·         Kerugian

•      Sambungan ADSL akan bekerja sempurna, jika lokasi dekat dengan sentral telepon
•      Lebih cepat menerima data daripada mengirim data melalui internet
•      Kabel tembaga tua bisa menurunkan kualitas sambungan dan kecepatan

>  Peralatan ADSL

Terdapat dua sisi dari peralatan ADSL, yaitu sisi pelanggan dan sisi Telkom.

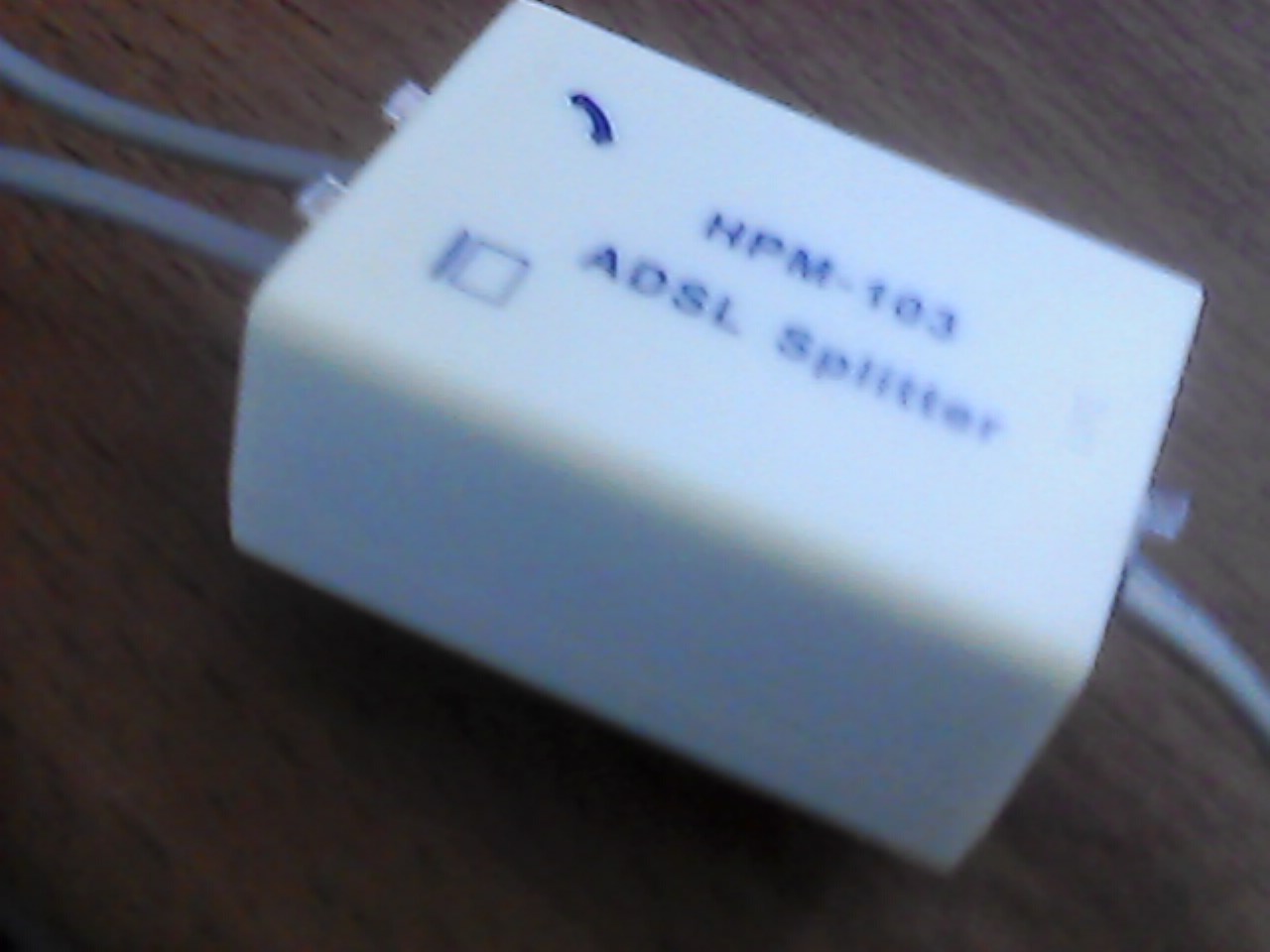

·         Sisi pelanggan atau disebut juga CPE (Customer Premised Equipment), disisi pelanggan ini harus ada penerima DSL (modem ADSL atau router ADSL) dan splitter. Adapun fungsi splitter yaitu untuk memisahkan sinyal suara dan sinyal data. Di splitter tersebut terdapat satu input dan dua output.

·         Sisi Telkom terdapat ADSL multiplexer atau disebut juga DSLAM (Digital Subscriber Line Access Multiplexer), yang berfungsi untuk menerima sambungan dari pelanggan.

Setelah selesai atau paham penjelasan di atas, sekarang kita akan melakukan instalasi dan konfigurasi modem router ADSL. Disini saya akan melakukan instalasi dan konfigurasi pada modem router ADSL TP-LINK TD-8817.
     1. Siapkan alat dan bahan

Alat dan Bahan

• Account ADSL yang sudah terdaftar di BRAS / Sentral telepon.

• Modem router ADSL



• Komputer atau Laptop

• Obeng

• Kabel RJ11

•  Kabel RJ45

•  Splitter

• Telepon

•  Rowset

•  Koneksi Telepon dari Telkom

              2. Langkah-langkah instalasi

1. Masukkan kabel dari sentral ke rowset
2. Dari rowset, kemudian hubungkan ke spltter menggunakan kabel RJ 11
3. Setelah dihubungkan ke splitter, selanjutnya dari splitter hubungkan ke telepon dan modem menggunakan kabel RJ11
4. Test koneksi atau tidaknya dari sentral dengan cara angkat ganggang telepon dan dengarkan, jika terdengar bunyi maka sudah terkoneksi ke sentral.
5. Masukkan kabel power ke modemnya dan tekan tombol power yang ada di modemnya.
6. Jika modemnya sudah pernah dipakai, maka kita perlu mereset terlebih dahulu modem tersebut, dengan cara menekan lubang kecil yang ada di modem tersebut secara pelan-pelan selama 10 detik menggunakan alat yang ujungnya kecil ( misalnya menggunakan ujung bolpoin ).
7.  Pasangkan kabel RJ45 ke modem dan dari modem ke komputer atau laptopnya.

            3.   Langkah-langkah konfigurasi

1. Lihat IP dan username serta passwordnya di modem tersebut (bisaanya berada di belakang modem).
2. Jika sudah diketahui IP modemnya, selanjutnya kita setting IP di computer atau laptonya dengan network yang sama dengan modemnya dan gatewaynya isikan dengan IP modem tersebut. Contoh menyetting IP di computer atau laptop adalah sebagai berikut :

a.       Klik kanan pada gambar tv di bawah, kemudian pilih open network and sharing center

b.   Maka akan muncul tampilan seperti berikut, kemudian pilih change adapter setting



c.   Klik kanan pada local area connection dan pilih properties



             d.  Arahkan cursor ke IPv4, kemudian properties

e.    Akan tampil seperti di bawah ini, selanjutnya pilih use the following IP address. Maksudnya yaitu untuk mengatur IP secara manual. Di bawah ini saya contohkan IP modemnya 192.168.1.1, maka IP computer atau laptop di isi dengan 192.168.1.2. IP modem dan IP computer atau laptop tidak boleh sama, karena dalam sebuah IP, networknya harus sama dan hostnya berbeda. Kemudian gateway kita isi dengan IP modem tersebut. Jika sudah selesai, maka pilih OK



      3.  Selanjutnya kita connectkan computer atau laptop dengan modemnya, dengan cara ke CMD, kemudian ketikkan ping <IP modemnya>. Contohnya ping 192.168.1.1. Jika muncul TTL, maka proses mengconectkan berhasil.



     4. Ke browser, kemudian di address bar isikan IP modemnya, tekan enter, selanjutnya di minta user name dan password, maka kita isi dengan user dan password yang ada di modem tersebut. Tekan OK. Disini saya contohkan IP modemnya 192.168.1.1 dan user name dan passwordnya adalah admin.

      5. Akan muncul tampilan berikut

           6.   Ke menu quick start, kemudian pilih run wizard



     7. Pilih next

           8. Atur zona waktunya, jika sudah selesai maka pilih next



          9. Pilih PPPoE/PPPoA, kemudian next



     10. Isi username dan passwordnya yang sudah anda daftarkan di BRAS / sentral telepon, kemudian next.



           11. Pilih next

      12. Pilih close

           13. Ke menu status, untuk melihat apakah mendapatkan IP atau belum.

           14. Jika sudah mendapatkan IP, selanjutnya ke menu interface setup, kemudian ke LAN. Di menu tersebut DHCP di enablekan. Sehingga setiap computer mendapatkan IP secara otomatis. Sebelumnya kita terlebih dahulu menyetting IPnya supaya mendapatkan IP secara otomatis, dengan langkah-langkah berikut ini :

a. Klik kanan pada gambar tv di bawah, kemudian pilih open network and sharing center

b. Maka akan muncul tampilan, kemudian pilih change adapter setting

c. Klik kanan pada local area connection dan pilih properties

d. Arahkan cursor ke IPv4, kemudian properties

e. Pilih obtain an IP address automaticly agar mendapatkan IP secara otomatis, kemudian OK



f.        Selanjutnya di local area connection, klik kanan dan pilih status untuk melihat IP yang di dapatkan pada computer atau laptop tersebut

g. Jika sudah berhasil mendapatkan IPnya, selanjutnya kita test browsing. Untuk pertama kali browsing akan muncul error, dan untuk seterusnya akan berhasil. Contoh setelah selesai instalasi dan konfigurasi.

Sampai disini untuk Cara Instalasi dan Konfigurasi Modem Router ADSL

Selamat Mencoba .................................................................................
